高通方案9531AP模块无线 智能家居 MAC采集 wifi墙壁插座批量生产
CI1006电磁炉电饭煲 晾衣架 按摩椅离线语音识别模
1.概述

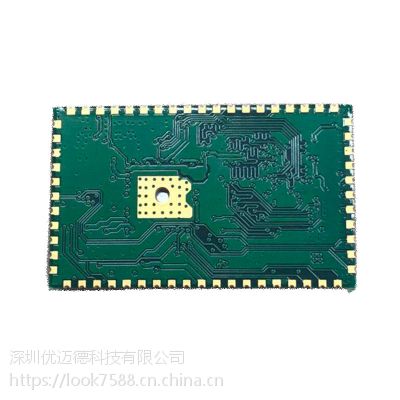

UMD9531模块是一款***非常小的802.11 b/g/n Wi-Fi 模组，UM9531是一款***、低功耗的高集成的AP模块，可用于消费电子、工业控制、大数据采集以及物联网的各种应用。外围只需要3.3V供电，外置WiFi天线头，方便外接不同性能天线。外形小巧，方便嵌入不同产品。
UMD9531模块可同时支持AP模式及Client模式，支持多连接、多服务方便物联网应用。
2.特点
l T1R 2.4 GHz 150 Mbps速率
l 支持Nor flash到128Mb
l 支持20/40 MHz channel 带宽
l 支持16位DDR2到128Mbytes
l 支持1个 USB 2.0 Host/Device
l 预留2口10/100 FE PHY
l 支持I2C, UART, GPIO
l 支持Internet Of Thing
l 支持Green AP/STA
l 支持QoS: WMM, WMM-PS
l 可以支持16 Multiple BSSID
l 支持Legacy 802.11b/g 和 HT 802.11n 模式
l 嵌入MIPS 24K 处理器，主频达650 MHz
l 可以支持 WEP64/128, TKIP, AES, WPA, WPA2, WAPI
l 软件可支持: Linux 2.6.36 SDK, OpenWrt 3.10 SDK
3.通用规格
型号： | UMD9531 |
产品名称： | WIFI模块 |
主芯片： | QCA9531 |
标准： | 802.11b/g/n, 802.3, 802.3u |
传输速率： | 1,2,5.5,6,11,12,18,22,24,30,36,48,54,60,90,120 and maximum of 300Mbps |
频段： | 2.4~2.4835 GHz ISM Band |
扩展频谱： | IEEE 802.11b: DSSS (Direct Sequence Spread Spectrum) IEEE 802.11g/n:OFDM (Orthogonal Frequency Division Multiplexing) |
应用模式： | IoT gateway mode and IoT device mode |
应用距离： | Up to 60~ 120 meters in open space |
操作通道： | WiFi 2.4GHz: 11: (Ch. 1-11) – United States 13: (Ch. 1-13) – Europe 14: (Ch. 1-14) – Japan |
安全性： | WEP64/128, TKIP, AES, WPA, WPA2, WAPI |
接口： | USB/GPIO/I2C |

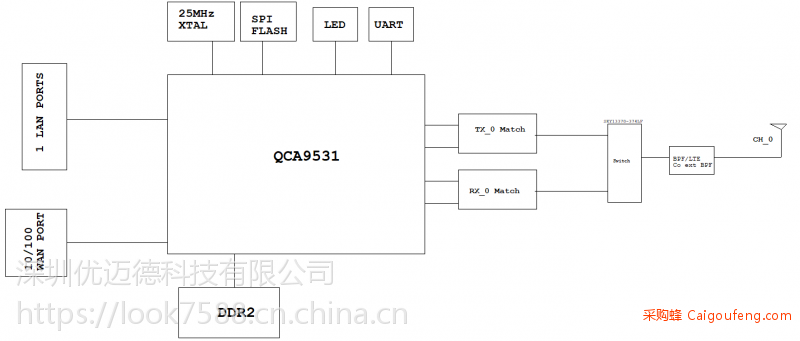

4.功能框图
5.温度参数
The Temperature of Module（UMD9531) | |
工作温度： | -10 ~ +70°C ambient temperature |
存储温度： | -20 ~ 70°C ambient temperature |
条件温度： | 0 ~ +125°C ambient temperature |
The Temperature of Chip（QCA9531 ） | |
Module test for 10 minutes in 60 degrees Celsius, the main chip surface temperature | |
6.供电参数
Parameter | Symbol | Minimum | Typical | Maximum | Maximum |
Supply Voltage | VDD33 | 2.97 | 3.3 | 3.63 | V |
I/O Supply Voltage | VDD25 | 2.25 | 2.5 | 2.75 | V |
Voltage for Ethernet PHY | AVDD20 | 1.9 | 2.0 | 2.15 | V |
